KOOS - P
 |
|
Technické riešenie zabezpečuje- optimálne využitie tepelnej energie z pary resp. kondenzátu,
- racionálne využitie tepelnej energie podľa potreby vlastností objektov,
- uzatvorené kondenzačné okruhy bez kondenzačnej nádoby,
- bezhlučnú prevádzku,
- minimalizáciu prevádzkových nákladov bezobslužnou autonómnou prevádzkou s možnosťou napojenia na dispečing,
- minimálne priestorové nároky,
- jednoduchú a rýchlu montáž,
- použitie progresívnych prvkov a zariadení
Riadiaci systém umožňuje - ekvitermickú reguláciu okruhu ÚK,
- reguláciu teploty TÚV,
- zabezpečenie stanice pri vzniku havarijných stavov

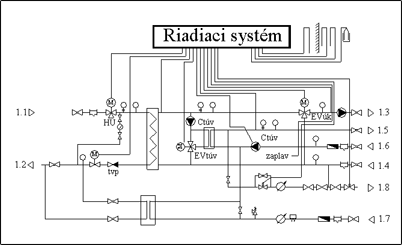

Technický popisParná kompaktná objektová odovzdávacia stanica je určená pre ohrev vody ÚK a TÚV. V základnej variante je ohrev TÚV riešený rýchloohrevom s prednosťou pred ohrevom vody ÚK. Regulácia tepelného výkonu je zabezpečená zaplavovaním výhrevnej plochy výmenníka tepla para - voda regulačným ventilom na strane kondenzátu. Variantne môžu byť použité stojaté rúrkové výmenníky tepla alebo doskové výmenníky tepla ALFA LAVAL. Ohrev TÚV je v doskových výmenníkoch tepla ALFA LAVAL. Na strane kondenzátu je umiestnený chladič kondenzátu - doskový výmenník tepla ALFA LAVAL, ktorý zároveň predohrieva TÚV. V stanici sú použité regulačné ventily LANDIS GYR, cirkulačné čerpadlá fy GRUNDFOS resp. WILO s frekvenčným meničom.Konštrukčné riešenie stanice je modulované s možnosťou individuálnej dodávky modulu ÚK a TÚV. Autonómnu prevádzku stanice zabezpečuje riadiaci systém JOHNOSON CONTROLS alebo iný podľa požiadavky zákazníka.
|
| PRIMÁR | SEKUNDÁR |
Médium
Teplotný spád
Potrebný dispozičný tlak pred vstupom VS
Maximálny prevádzkový tlak
| PARA
200/75-60 °C
< 1kPa
1,6 MPa
| Médium
Teplotný spád
Potrebný dispozičný tlak pred vstupom VS
Maximálny prevádzkový tlak
| ÚK
90/70 °C
30-40 kPa
0,6 MPa
| TÚV
10/55 °C
30 kPa
1,0 MPa
|
| Rozmery VS: dĺžka: 1000-2500 mm šírka: 500-700 mm výška: 1500-1700 mm |
| Výkon (kW) | Prietok ( m3 / hod.) | Pripojovacie rozmery DN |
| Typ stanice | ÚK | TÚV | Primár | Sekundár | Primár | Sekundár |
| Para | | (kg/hod.) | ÚK | TÚV | | ÚK | TÚV |
| m3/hod. | m3/hod. | vstup | výstup | vstup | výstup | st. voda | cirk. | TÚV |
| KOOS - P 20/10 | 20 | 10 | 43 | 0,88 | 0,19 | 20 | 20 | 25 | 25 | 25 | 25 | 25 |
| KOOS - P 50/25 | 50 | 25 | 109 | 2,2 | 0,48 | 25 | 25 | 40 | 40 | 25 | 25 | 25 |
| KOOS - P 100/50 | 100 | 50 | 218 | 4,4 | 0,96 | 32 | 32 | 50 | 50 | 25 | 25 | 25 |
| KOOS - P 300/150 | 300 | 150 | 657 | 13,2 | 2,8 | 50 | 50 | 65 | 65 | 40 | 25 | 40 |
| KOOS - P 400/200 | 400 | 200 | 881 | 17,6 | 3,8 | 65 | 65 | 65 | 65 | 40 | 25 | 40 |
| KOOS - P 500/250 | 500 | 250 | 1088 | 22,0 | 4,8 | 65 | 65 | 80 | 80 | 50 | 40 | 50 |
| KOOS - P 700/300 | 700 | 300 | 1542 | 30,9 | 6,7 | 80 | 80 | 80 | 80 | 50 | 40 | 50 |
| KOOS - P 1000/400 | 1000 | 400 | 2201 | 44,1 | 9,6 | 80 | 80 | 100 | 100 | 50 | 40 | 50 |
V prípade záujmu si stiahnite technický dotazník
